CastleDB
CastleDB - это статическая база структурированных данных, для редактирования которых используется одноименный клиент. Данные в CastleDB хранятся в виде JSON файлов, которые можно использовать в проектах на Haxe с помощью библиотеки
castle, значительно упрощающей работу с данными, автоматически генерируя типы данных, хранимых в базе. Кроме использования в проектах на Haxe, есть пример интеграции CastleDB в проектах на Unity - https://blog.kylekukshtel.com/castledb где также используется автоматическая кодогенерация для работы с типизированными данными.
В данном материале я хотел бы рассмотреть работу с редактором CastleDB, в том числе со встроенным в него редактором карт, а также показать небольшой пример интеграции данных в проект на движке Heaps.
Для работы нам понадобится скачать сам клиент с официального сайта, установить библиотеки castle и heaps с haxelib, а также пример базы данных (немного модифицированный пример с официального сайта). Клиент распространяется в виде простого архива и не требует дополнительных действий по установке, нужно его только распаковать в любую удобную для вас папку. Также скачайте и распакуйте куда-нибудь пример базы.

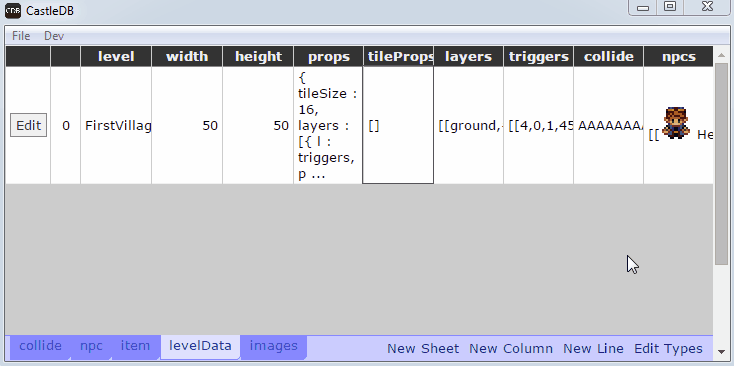

Запускаем клиент и открываем пример (ищем файл data.cdb в папке с примером).

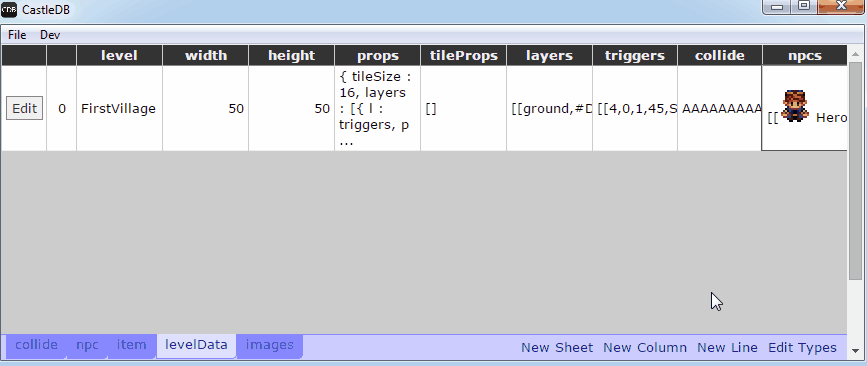

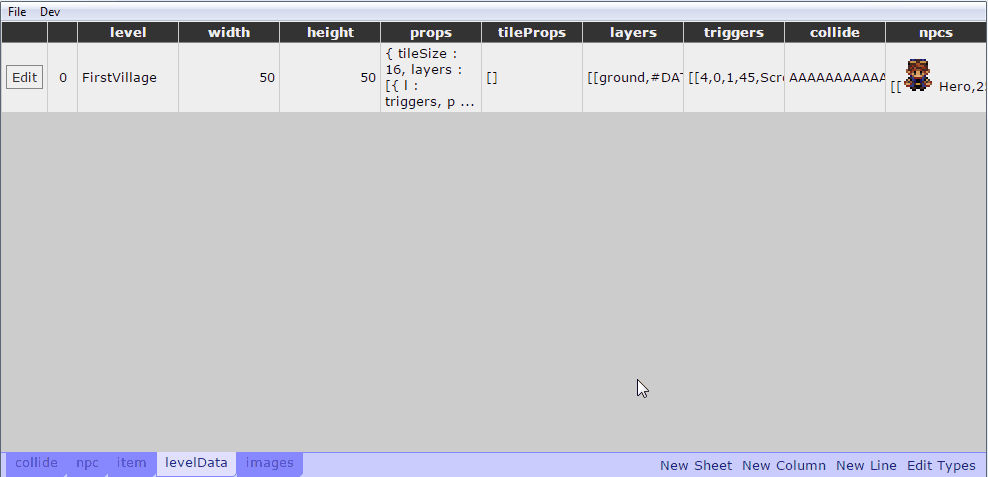

Данные представлены в виде таблицы, где у каждого столбца задан свой тип данных. Узнать тип данных можно кликнув правой кнопкой мыши по заголовку столбца и выбрав пункт “Edit”. При этом типы могут быть составными (об этом чуть позже):
Unique Identifier - уникальный идентификатор, по которому можно будет обращаться к данным в строке с указанным идентификатором. Для полей такого типа макрос генерирует абстрактный enum;
Integer, Float, Bool, Text - думаю, что не нужно объяснять что они означают и какие значения могут хранить;

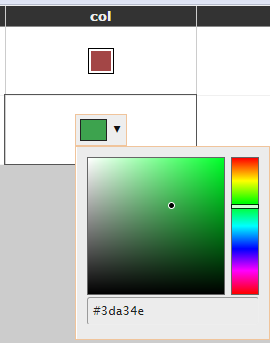

Color - значение цвета (только RGB), хранится как целое число;
Enumeration - перечислимое. Может принимать единственное значение из заданного списка, который задается как значения, разделенные запятыми:
Для Enumeration, как можно догадаться, при импорте базы в проект также генерируется абстрактный enum. Имя типа генерируемого enum’а формируется как Имялиста_имястолбца. Например, на листе npc есть столбец type с типом Enumeration, тогда enum будет иметь имя Images_type. Стоит отметить, что листам в базе не стоит давать имена с заглавной буквы, иначе имя листа будет совпадать с именем генерируемого для него типа. Для значений Enumeration нет ограничений, можно даже задать им имена-числа, только потом нельзя будет обратится к ним по имени.
Flags - несколько значений из заданного списка, которые храняться в базе как одно целочисленное значение (с помощью битовых операций);
Reference - ссылка на строку из другого листа в данной базе;
File - относительный путь к файлу, хранится как строка;
Image - изображение (не ссылка!), которое хранится в базе. При этом создается дополнительный файл с расширением .img, в котором сохраняются данные изображения в кодировке base64, а в самой базе сохраняется лишь ключ (md5-сумма), по которому эти данные можно найти в img-файле.
Tile - тайл, часть изображения. При этом само изображение в базе не сохраняется и должно находиться рядом с файлом базы (сохраняются только имя файла и данные об используемой области изображения).
List - список структурированных значений. Своего рода таблица, которая встраивается в ячейку. Для таких данных создается скрытая от пользователя таблица. На следующей гифке столбцы triggers и nps как раз имеют тип List:
Custom - собственный enum, конструктор которого может иметь аргументы. Для создания таких enum’ов используется простое текстовое поле, доступное по ссылке “Edit Types” (в нижнем правом углу окна редактора);
Dynamic - любые данные в формате JSON;
Tile Layer - слой карты, в котором хранится информация о тайлах;
Data Layer - слой карты, в котором хранятся дополнительные данные карты, например, описание областей карты, на которых срабатывают определенные триггеры.
Рассмотрев поддерживаемые типы данных, давайте теперь перейдем к практике. Попробуем загрузить данные из официального примера в проект на Heaps.
Создадим проект (как это сделать можно посмотреть здесь), и кроме библиотек heaps и hlsdl (или hdx, у меня, например, проекты, собранные с hlsdl не запускаются из-за того, что встроенная видеокарта не поддерживает OpenGL 3.2 и выше) добавим в зависимости библиотеку castle:
-lib heaps
# Подключение библиотеки hldx (работает только под Windows)
# Альтернативно можно использовать hlsdl
-lib hldx
# Для работы с базой CastleDB нам понадобится библиотека castle
-lib castle
# Задаем основной класс приложения с точкой входа
-main Game
# Выходной файл
-hl game.hl
(возможно вам придется еще установить / обновить библиотеку format с haxelib)
Если же хочется увидеть, какой код и типы генерируются макросом, то в hxml-файл можно добавить строчку:
тогда в проекте будет создана папка dump, где можно будет с ними ознакомиться.
Добавим в проект файл Data.hx, поля которого будут генерироваться макросом, для чего необходимо объявить следующий typedef в этом файле:
private typedef Init = haxe.macro.MacroType<[cdb.Module.build("res/data.cdb")]>;
Как можно догадаться, для генерации полей нужен файл базы данных, который поместим в папку res проекта вместе с остальными файлами из примера базы данных с сайта CastleDB.
Теперь добавим в проект файл основного класса Game.hx:
{
static function main()
{
// Инициализация системы ресурсов Heaps
#if hl
// В HashLink будем работать с файлами локально
hxd.Res.initLocal();
#else
// В JavaScript будем использовать встраиваемые в js-файл данные
hxd.Res.initEmbed();
#end
new Game();
}
// Инициализация проекта
override function init()
{
// Загрузка данных для базы из файла data.cdb
Data.load(hxd.Res.data.entry.getText());
// Получаем данные о всех игровых уровнях, которые хранятся на листе levelData
var allLevels = Data.levelData;
// Загружаем данные о первом уровне (его индекс = 0), который хранится в базе
// и добавляем его отображение на 2d-сцену
var level = new h2d.CdbLevel(allLevels, 0, s2d);
// Доступ к каждому из тайловых слоев уровня
for (layer in level.layers)
{
trace(layer.name);
}
// Также можно запросить тайловый слой по его имени
var objectsLayer = level.getLevelLayer("objects");
// Посмотрим размеры уровня в тайлах:
trace(level.width);
trace(level.height);
}
}
Как видно, в Heaps уже есть класс h2d.CdbLevel для загрузки и отображения уровней, созданных в CastleDB. К сожалению он несколько ограничен и сохраняет не все данные, которые могут быть в уровне, но для знакомства его более чем достаточно.
Итак, скомпилировав и запустив результат мы увидим уровень из базы, однако на нем будут отсутствовать пара спрайтов персонажей. Дело в том, что персонажи на карте из примера хранятся не в слое тайлов (Tile Layer), а в отдельном слое данных (Data Layer), и выступают как маркеры, по которым можно добавить на игровой уровень соответствующие им сущности.
Чтобы добавить на карту такой слой данных необходимо на лист с данными об уровнях добавить столбец с типом List:
При этом у добавленного List’а должны присутствовать числовые поля x и y. В примере таким столбцом является столбец npc, у которого помимо этих полей добавлены поля kind (ссылка на тип npc), item (ссылка на тип item) и id (простой текст).
После добавления такого столбца в таблице свойств уровней он появится в списке слоев в редакторе уровня:
При этом если в добавленном List’е есть столбец с типом Tile или ссылка на страницу в таблице, в которой есть такой столбец, то в редакторе объекты этого слоя будут отображаться с помощью иконок из столбца с типом Tile.
Редактирование объектов на слое Data Layer можно осуществлять двумя способами:
- В таблице свойств уровня.
-
В редакторе уровня, для этого нужно навести курсор на объект и нажать клавишу
E, тогда появится окно свойств объекта, где их можно изменить.
Давайте попробуем считать данные из этого слоя и как-нибудь их отобразить с помощью следующего кода, который поместим в конец метода init():
var tileSize:Int = level.layers[0].tileset.size;
// В этот массив будем добавлять наших npc
var npcs:Array<h2d.Bitmap> = [];
// Итерируем по всем npc на первом уровне.
// Здесь all - это список всех строк в таблице allLevels
for (npc in allLevels.all[0].npcs)
{
// У npc может быть задан item, который является ссылкой
// на тип (лист) item с полями id и tile
if (npc.item != null)
{
trace("NPC Item: " + npc.item.id);
}
// У npc есть поле kind, являющееся ссылкой
// на тип (лист в таблице) npc с полями: id, name, image и т.д.
// Нас интересует поле image с типом Tile
// У таких полей есть свойства size, file, x, y, ?width, ?height
var npcImage = npc.kind.image;
// Определяем размер тайла в изображении
var npcTileSize = npc.kind.image.size;
// Свойства тайла width и height являются необязательными:
var npcWidth = (npcImage.width == null) ? 1 : npcImage.width;
var npcHeight = (npcImage.height == null) ? 1 : npcImage.height;
// Загружаем файл изображения, из которого берется тайл для npc
var image = hxd.Res.load(npcImage.file).toImage();
// И создаем из изображения тайл с необходимыми параметрами
var npcTileX = npcImage.x * npcTileSize;
var npcTileY = npcImage.y * npcTileSize;
var npcTileWidth = npcWidth * npcTileSize;
var npcTileHeight = npcHeight * npcTileSize;
var npcTile = image.toTile().sub(npcTileX, npcTileY, npcTileWidth, npcTileHeight);
// Используем этот тайл для создания объекта на сцене
var b = new h2d.Bitmap(npcTile, s2d);
// Позиционируем объект на сцене в соответствии данными из редактора
// и размеров объекта
b.x = tileSize * npc.x - (npcWidth - 1) * npcTileSize;
b.y = tileSize * npc.y - (npcHeight - 1) * npcTileSize;
npcs.push(b);
}
Все довольно просто.
Также у уровня в примере добавлен слой (столбец данных) triggers, в котором задаются данные не по отдельным тайлам на уровне, а для областей тайлов. У таких слоев кроме свойств x и y должны быть свойства width и height (в примере также есть свойство action c пользовательским типом). Данные таких слоев редактируются также, как и в предыдущем примере:
На гифке видно, что при заполнении свойства action у области тайлов осуществляется проверка введенного значения - значение подсвечивается красным до тех пор, пока не будет введено поддерживаемое значение.
А вот как можно считать данные подобного слоя:
var colorTile = h2d.Tile.fromColor(0x0000ff, 16, 16, 0.5);
var triggerGroup = new h2d.TileGroup(colorTile, s2d);
// Получаем данные слоя triggers у уровня с идентификатором FirstVillage
// (если в таблице нет столбца с типом Unique Identifier,
// то для такой таблицы возможно только итерирование с помощью свойства all)
var triggers = allLevels.get(FirstVillage).triggers;
// Итерируем по всем заданным областям
for (trigger in triggers)
{
// В зависимости от типа триггера можем делать все что угодно
switch (trigger.action)
{
case ScrollStop:
trace("Stop scrolling the map");
case Goto(level, anchor):
trace('Travel to $level-$anchor');
case Anchor(label):
trace('Anchor zone $label');
default:
}
for (x in 0...trigger.width)
{
for (y in 0...trigger.height)
{
triggerGroup.add((trigger.x + x) * tileSize, (trigger.y + y) * tileSize, colorTile);
}
}
}

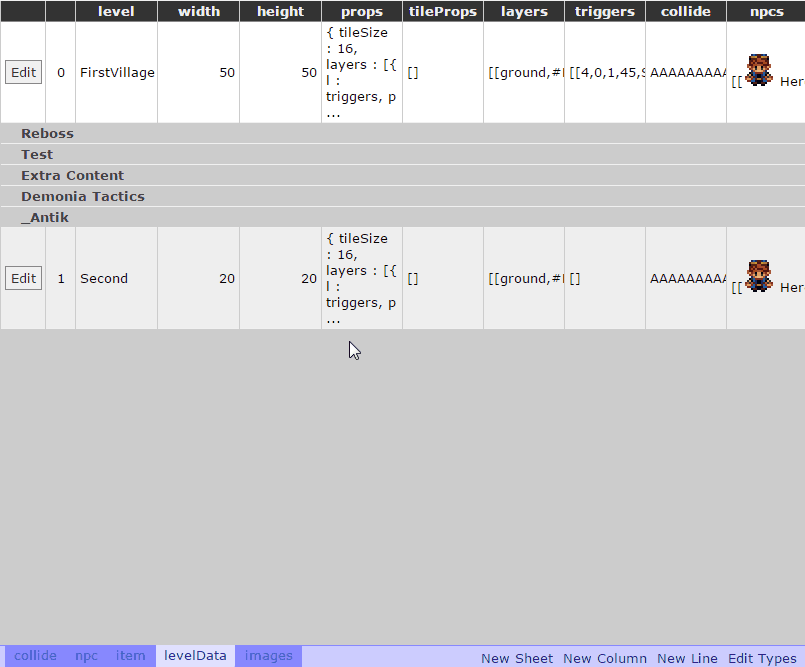

Рассмотрим чуть подробнее создание уровней в CastleDB, т.к. не все моменты раскрыты в официальной документации и в статьях в интернете.
При редактировании слоев на уровне доступны несколько режимов:

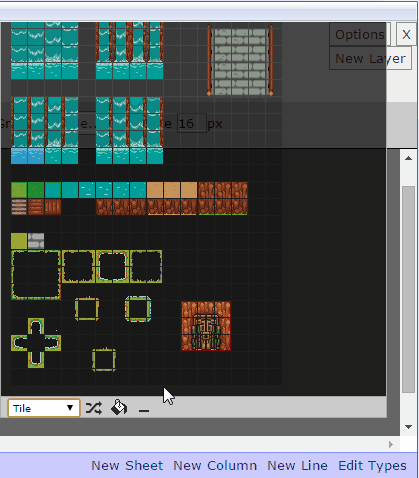

Tile - каждый тайл на слое задается вручную, либо рандомно из выбранного набора тайлов, либо можно залить область тайлов:
Object - режим, в котором тайлы (объекты) могут располагаться не по сетке, а произвольным образом (но если необходимо поместить объект с привязкой к сетке, то такой режим включается клавишей G). Кроме того, такие объекты можно вращать и зеркалить (клавиши D и F), а также размеры объектов могут быть больше, чем один тайл:
Объекты, помещенные на такой слой, сортируются по Y-координате и могут перекрывать друг друга.

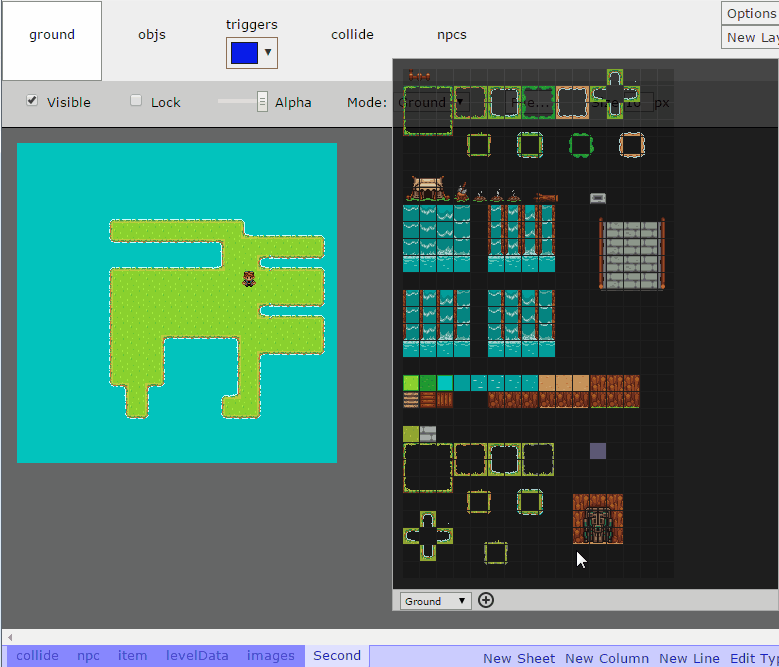

Ground - режим, в котором работает автотайлинг - автоматическое построение границ между областями разных тайлов.
Но для того, чтобы он работал, необходимо задать у используемого тайлсета ряд свойств.
Для начала нужно задать типы тайлов (типы местности). Для этого в панели тайлсета выбираем режим Ground, затем на этой же панели выбираем тайл местности (например, зеленый тайл травы), задаем ему имя (grass), а также приоритет (по-умолчанию он равен нулю). И таким образом задаем все типы местности (на гифке я задал еще тайл для воды).
Далее необходимо задать наборы тайлов, которые будут использоваться для автотайлинга между типами местности. Делается это в режиме Border.

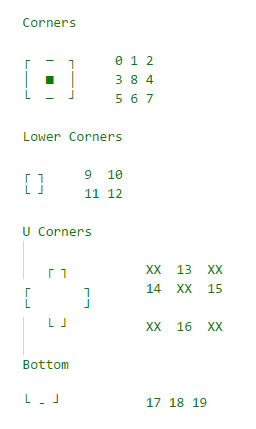

В CastleDB заложено 4 типа таких границ. К сожалению единственная документация по ним есть только в виде комментария в классе cdb.TileBuilder в библиотеке castle:
Corners - для границ такого типа нужен 3х3 блок тайлов. Такие тайлы используются для построения “выпуклых” границ:

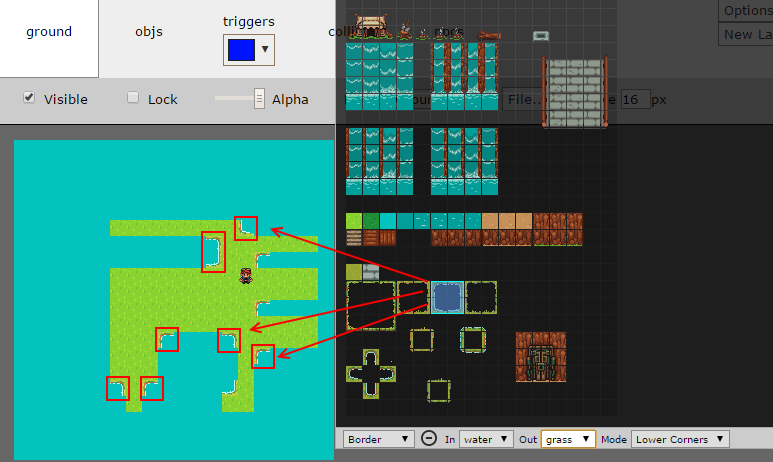

Lower corners - для границ такого типа нужен 2х2 блок тайлов. Такие тайлы используются для построения “вогнутых” границ, причем ширина “вогнутой” области должна быть больше одного тайла:
Для “вогнутых” областей шириной в один тайл используются границы типа U corners, для задания которых используются 3х3 блоки тайлов:
Задание границ осуществляется после того, как были заданы Ground тайлы.
Для этого нужно перейти в режим Border на панели редактирования тайлсета, выбрать блок тайлов для границы, задать типы тайлов, для которых эта граница будет использоваться, и задать тип границы.
При выборе тайлов, между которыми будут строится задаваемые границы, выбираются “внутренние” (In) и “внешние” (Out) тайлы. При этом можно выбрать либо конкретный тип тайла (например, grass), либо приоритет (lower или upper), который задавался при создании типов тайлов. Таким образом, есть возможность задать границу между каким-то конкретным типом местности и группой других типов с высшим или низшим приоритетом:
Для тайлсетов имеется также возможность создания именованных групп тайлов (режим Group в панели редактирования свойств тайлсета), которые затем можно как-то интерпретировать при загрузке базы данных в игре (пример будет приведен далее):
Кроме стандартных свойств тайлов (ground, border, group) возможно задание собственных. Для этих целей используется стандартный столбец tileProps (по-умолчанию он создается пустым). Тип этого столбца - List, следовательно тайлам можно задать сколько угодно дополнительных свойств. Однако следует иметь в виду, что такие свойства являются общими для всех карт, использующих одинаковые тайлсеты.
В примере базы данных в столбце tileProps добавлены столбцы collide (ссылка на лист collide) и hideHero (тип Enumeration). На следующей гифке показано задание свойства collide у тайлов:
Если в качестве изображения для тайлсета выбрано изображение, которое уже использовалось, то новый тайлсет не будет создан, а будет использоваться уже существующий со всеми его свойствами.
Попробуем теперь как-нибудь использовать свойство collide в проекте на Heaps (здесь для простоты я сделаю только отображение свойств тайлов):
// и читаем в этой строке свойство icon,
// используя которое загружаем изображение
var collideImage = hxd.Res.load(Data.collide.get(Full).icon.file).toImage();
// Создаем группу для отображения свойства collide
var collideGroup = new h2d.TileGroup(collideImage.toTile(), s2d);
// Читаем свойство collide у всех слоев уровня:
var tileProps = level.buildStringProperty("collide");
// buildStringProperty - возвращает массив строк,
// длина этого массива равна количеству тайлов на уровне.
// Также доступен метод buildIntProperty, возвращающий массив Int'ов.
// Кроме того, свойства можно считывать не только у всего уровня,
// но и у каждого из слоев по отдельности - для этого у слоев есть
// одноименные методы.
// Создаем тайлы для отображения свойств на экране
for (ty in 0...level.height)
{
for (tx in 0...level.width)
{
var index = tx + ty * level.width;
// Свойство тайла в позиции (tx, ty)
var tileProp = tileProps[index];
if (tileProp != null)
{
// Считываем данные со страницы collide для соответствующего типа тайла
var collideData = Data.collide.get(cast tileProp);
var collideIcon = collideData.icon;
var collideSize = collideIcon.size;
// создаем тайл
var collideTile = collideImage.toTile().sub(collideIcon.x * collideSize, collideIcon.y * collideSize, collideSize, collideSize);
// и добавляем его на экран
collideGroup.addAlpha(tileSize * tx, tileSize * ty, 0.4, collideTile);
}
}
}
И для полноты картины приведу еще пару примеров загрузки разных типов данных из базы.
Загрузка свойств групп тайлов (режим Group на панели редактирования свойств тайлсета) в настоящий момент не поддерживается в классе h2d.CdbLevel, однако я внес в него небольшие изменения и отправил Pull Request для этого. Найти дополненную версию класса можно здесь. Используем ее и покажем анимацию, состоящую из тайлов группы:
// Просто считываем размеры группы в тайлах
for (key in tileGroups.keys())
{
var group = tileGroups.get(key);
trace('$key: ${group.x}; ${group.y}; ${group.width}; ${group.height}');
}
// Покажем на экране анимацию из тайлов группы anim_fall
var animFall = tileGroups.get("anim_fall");
var animTiles = animFall.tile.gridFlatten(animFall.tileset.size);
var anim = new h2d.Anim(animTiles, 10, s2d);
Рассмотрим как загрузить изображение (тип Image, а не Tile), сохраненное в базе данных. В примере я добавил лист, в котором один из столбцов имеет такой тип:
После добавления изображений на этот лист рядом с файлом базы данных data.cdb автоматически был создан файл data.img, который на самом деле является json. В нем в качестве ключей используются md5-суммы для изображений, а в качестве значений - данные изображений в кодировке base64. А в самой базе (в файле data.cdb) хранятся только md5-суммы изображений, по которым мы можем найти нужные нам данные.
Функция загрузки данных изображений может иметь следующий вид:
* Загрузка изображений из img-файла
**/
function loadImagesFromImg(fileName:String):Map<String, hxd.res.Image>
{
var images = new Map<String, hxd.res.Image>();
// Загружаем img-файл и парсим его
var jsonData = haxe.Json.parse(hxd.Res.load(fileName).toText());
var fields = Reflect.fields(jsonData);
// Проходим по всем полям полученного объекта
for (field in fields)
{
var imgString:String = Reflect.field(jsonData, field);
// удаляем префикс, который CastleDB добавляет перед данными изображения
imgString = imgString.substr(imgString.indexOf("base64,") + "base64,".length);
// Декодируем данные изображения и загружаем их в Image (контейнер данных изображения)
var bytes = haxe.crypto.Base64.decode(imgString);
var bytesFile = new hxd.fs.BytesFileSystem.BytesFileEntry(field, bytes);
var image = new hxd.res.Image(bytesFile);
images.set(field, image);
}
return images;
}
А использовать результаты ее работы можно так:
for (image in Data.images.all)
{
var name = image.name;
trace(name);
// Используем загруженный Image для создания экранного объекта
var tile = images.get(image.image).toTile();
var b = new h2d.Bitmap(tile, s2d);
b.x = image.x;
b.y = image.y;
}
Пример чтения значений типа Enumeration из базы данных:
for (npc in Data.npc.all)
{
// на листе npc есть столбец type с типом Enumeration, читаем значение
trace(npc.type);
// enum, сгенерированный библиотекой castle
// Его имя состоит из имени листа с заглавной буквы и имени столбца,
// разделенных подчеркиванием:
trace(Data.Npc_type.Normal);
// Этот enum можно использовать в switch:
switch (npc.type)
{
case Data.Npc_type.Normal:
trace("You've met a normal npc");
case Data.Npc_type.Huge:
trace("You've met a HUGE npc");
default:
trace("Ehm, i don't know what to say...");
}
}
// У созданного enum’а можно посмотреть список имен его значений:
trace(Data.Npc_type.NAMES);
Пример чтения значений типа Flags из базы данных:
{
var name = image.name;
// В примере на листе images есть столбец stats,
// имеющий тип Flags с допустимыми значениями
// canClimb, canEatBamboo, canRun.
// Здесь я хотел бы показать как работать с таким типом в Haxe.
// У объектов такого типа есть метод has(), позволяющий
// определить выставлен ли определенный флаг
var canClimb = image.stats.has(canClimb);
// или так:
canClimb = image.stats.has(Data.Images_stats.canClimb);
// Читаем значения остальных флагов
var canEatBamboo = image.stats.has(canEatBamboo);
var canRun = image.stats.has(canRun);
// А также есть метод-итератор, позволяющий прочитать значения флагов
for (stat in image.stats.iterator())
{
trace("stat: " + stat);
}
trace(name);
trace("canClimb: " + canClimb);
trace("canEatBamboo: " + canEatBamboo);
trace("canRun: " + canRun);
}
И в качестве последнего простейшего примера приведем загрузку текстового файла, ссылка на который хранится в столбце datafile листа npc:
for (npc in Data.npc.all)
{
trace(hxd.Res.load(npc.datafile).toText());
}
Вот мы и рассмотрели основные типы данных в CastleDB, а также работу с ними в проектах на Haxe. Надеюсь, что материал вам понравился и показался интересным.
При написании этого материала использовались следующие источники:
- Официальный сайт CastleDB
- Статья и видео с сайта Game from scratch, посвященные редактору.
